Wie messe ich ein Einsteckschloss?

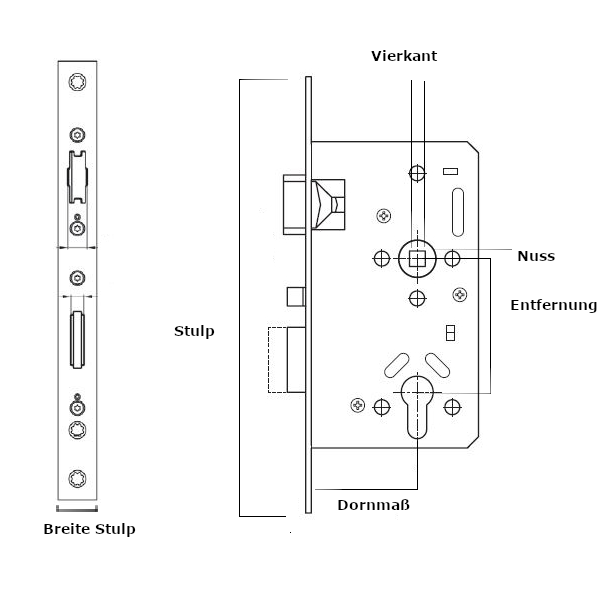

Um ein Einsteckschloss auszumessen, benötigt man das Dornmaß, die Entfernung, die Stulplänge, die Stulpbreite, die Vierkant Größe sowie die DIN Richtung und die Lochung. Eine Erklärung wie man das Schloss ausmisst sehen Sie auf folgenden Bild und in der darunterstehenden Erklärung. Mehr Infos zu den Lochungen erfahren Sie hier.

Stulpbreite- und länge:

Die Stulpbreite und die Stulplänge können Sie ausmessen ohne das Schloss auszubauen. Denn dies ist der sichtbare Teil des Schlosses wenn Sie die Tür öffnen.

Dornmaß:

Das Dornmaß ist der Abstand zwischen der Mitte der Lochung und des Stulpes. Dies ist ein wichtiges Maß um das passende Einsteckschloss zu bestimmen.

Entfernung:

Die Entfernung ist der Abstand Abstand zwischen der Nuss (dort wo später der Türgriff per Vierkant eingreift) und der Lochung (dort wo später der Schlüssel eingeführt wird). Die üblichen Maße sind 92 mm (Haustüren), 72 mm (Zimmertüren) oder 78 mm (Badezimmertüren).

Vierkant:

Bezeichnet die Größe des Ortes wo der Türgriff mit Vierkant durchkommt. Bei einer nicht korrekten Angabe passt der bestehenden Drücker nicht durchs Schloss und kann nicht montiert werden. Die üblichen Maße sind 8 mm, 9 mm und 10 mm.

Infos um die DIN Richtung zu bestimmen finden Sie hier.

Wenn man all diese Maße hat, hätte man z.B. Dornmaß: 55mm, Entfernung: 72 mm, Stulpenbreite: 20 mm, Vierkant: 8 mm, Din Links und die Lochung: PZ.
